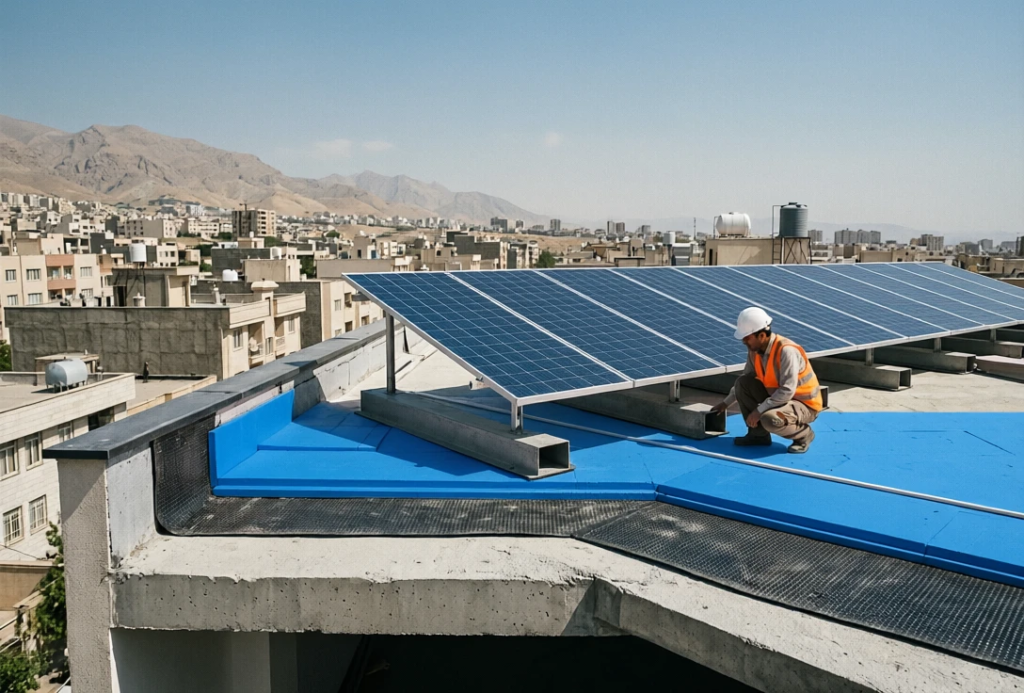

عایق‌سازی کف پنل خورشیدی ؛ راهنمای انتخاب عایق مناسب برای نصب ایمن و بادوام
عایق‌سازی کف پنل خورشیدی یکی از اقدامات مهم برای محافظت از سطح زیر پنل‌ها، تجهیزات نصب و سازه بام در برابر رطوبت، گرما، سرما، فشار، لرزش و آسیب‌های مکانیکی است.
پنل‌های خورشیدی معمولاً روی پشت‌بام، زمین یا سازه‌های فلزی نصب می‌شوند. در صورتی که سطح زیرین به‌درستی آماده و عایق‌کاری نشود، مشکلاتی مانند نفوذ آب به سقف، ترک‌خوردگی عایق بام، افزایش دمای تجهیزات، کاهش عمر سازه و دشواری در تعمیرات ایجاد خواهد شد.
عایق‌سازی کف محل نصب پنل خورشیدی تنها به معنای قرار دادن یک لایه فوم در زیر پنل نیست؛ بلکه باید مجموعه‌ای از عوامل مانند نوع بام، وزن سازه، شیوه نصب، شرایط آب‌وهوایی و مسیر عبور کابل‌ها در نظر گرفته شود.
عایق‌سازی کف پنل خورشیدی چیست؟
عایق‌سازی کف پنل خورشیدی به مجموعه اقداماتی گفته می‌شود که برای محافظت از سطح زیر پنل‌ها و سازه نصب در برابر عوامل محیطی و مکانیکی انجام می‌شود. این عایق‌کاری می‌تواند شامل عایق حرارتی، عایق رطوبتی و لایه محافظ مکانیکی باشد.
اجرای صحیح عایق‌کاری باعث می‌شود سطح بام در برابر نفوذ آب، انتقال حرارت، فشار پایه‌ها و آسیب‌های ناشی از نصب و نگهداری پنل مقاومت بیشتری داشته باشد.
چرا عایق‌سازی زیر پنل خورشیدی اهمیت دارد؟
۱. جلوگیری از نفوذ رطوبت به سقف
نصب پایه‌های پنل خورشیدی ممکن است باعث سوراخ شدن یا آسیب دیدن لایه آب‌بندی بام شود. اگر اطراف محل نصب به‌خوبی عایق نشود، آب باران و برف به لایه‌های زیرین نفوذ می‌کند.
عایق‌کاری صحیح کف و آب‌بندی نقاط اتصال می‌تواند احتمال نم‌زدگی، کپک، پوسیدگی و تخریب سقف را کاهش دهد.
۲. کاهش انتقال حرارت
سطح پشت‌بام در تابستان دمای بالایی پیدا می‌کند. انتقال این گرما به فضای داخلی ساختمان، باعث افزایش مصرف سیستم‌های سرمایشی می‌شود.
استفاده از عایق حرارتی مناسب در ساختار بام می‌تواند انتقال گرما را کاهش داده و به بهبود آسایش حرارتی ساختمان کمک کند. با این حال، عایق نباید مانع گردش هوای لازم در اطراف پنل یا تجهیزات الکتریکی شود.
۳. محافظت از بام در برابر فشار و آسیب مکانیکی
وزن پنل‌ها، پایه‌ها و سازه نگهدارنده روی سطح بام اعمال می‌شود. اگر بار به‌صورت نقطه‌ای وارد شود، احتمال ترک‌خوردگی عایق بام یا آسیب به پوشش نهایی افزایش پیدا می‌کند.
در برخی پروژه‌ها می‌توان با استفاده از لایه‌های محافظ، صفحات توزیع‌کننده فشار یا عایق‌های مقاوم، بار را بهتر روی سطح پخش کرد.
۴. افزایش دوام سیستم نصب
رطوبت، تغییرات دمایی و تماس مستقیم قطعات فلزی با سطح بام می‌تواند موجب خوردگی، پوسیدگی یا کاهش استحکام اتصالات شود. عایق‌سازی مناسب، شرایط نصب را پایدارتر کرده و عمر مفید سیستم را افزایش می‌دهد.
۵. محافظت از کابل‌ها و تجهیزات
کابل‌های پنل خورشیدی نباید مستقیماً روی سطح داغ، خیس یا زبر قرار بگیرند. عبور کابل از مسیرهای مشخص، استفاده از محافظ مناسب و جلوگیری از تماس آن با لبه‌های تیز، بخشی از اصول عایق‌سازی و ایمن‌سازی محل نصب است.
بهترین عایق برای کف پنل خورشیدی چیست؟
انتخاب عایق مناسب به محل نصب و نوع سازه بستگی دارد. هیچ محصولی برای تمام پروژه‌ها بهترین گزینه نیست، اما برخی عایق‌ها کاربرد بیشتری دارند.

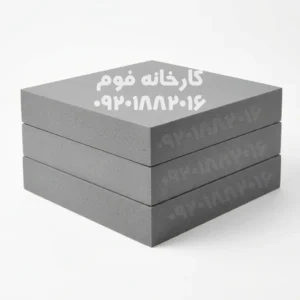

فوم XPS
فوم XPS یا پلی‌استایرن اکسترودشده یکی از گزینه‌های مناسب برای عایق‌کاری حرارتی بام و کف محل نصب تجهیزات است. این محصول معمولاً دارای ویژگی‌های زیر است:
- جذب آب پایین در صورت استفاده از محصول استاندارد
- مقاومت مناسب در برابر فشار
- وزن کم
- نصب و برش آسان
- پایداری حرارتی مناسب
- قابل استفاده در ساختار بام و کف‌سازی عایق
فوم XPS می‌تواند به‌عنوان بخشی از سیستم عایق حرارتی بام استفاده شود؛ اما نباید بدون بررسی فنی، مستقیماً زیر پایه‌های سنگین یا نقاط دارای بار متمرکز قرار گیرد. در این شرایط، باید ظرفیت تحمل فشار فوم، ضخامت عایق و روش توزیع بار بررسی شود.
عایق رطوبتی
برای جلوگیری از نفوذ آب، بسته به نوع بام می‌توان از روش‌هایی مانند موارد زیر استفاده کرد:
- عایق‌های قیری و ایزوگام
- ممبران‌های پلیمری
- پوشش‌های آب‌بند
- نوارها و چسب‌های مخصوص آب‌بندی
- درزگیرهای مقاوم در برابر شرایط جوی
نکته مهم این است که محل پیچ‌ها، پایه‌ها، گوشه‌ها و نقاط اتصال باید با دقت بیشتری آب‌بندی شوند.
عایق الاستومری
عایق‌های الاستومری بیشتر برای عایق‌کاری لوله‌ها، کابل‌ها و تجهیزات جانبی کاربرد دارند. این عایق‌ها در برابر رطوبت عملکرد مناسبی دارند، اما معمولاً جایگزین مناسبی برای عایق فشاری کف زیر سازه پنل نیستند.
صفحات محافظ و ضدضربه
در برخی پروژه‌ها از صفحات مقاوم برای جلوگیری از آسیب پایه‌های فلزی به عایق بام استفاده می‌شود. این صفحات می‌توانند فشار را بهتر پخش کرده و از پارگی یا سوراخ شدن لایه آب‌بندی جلوگیری کنند.
آیا می‌توان فوم XPS را مستقیماً زیر پنل خورشیدی قرار داد؟
به‌طور کلی، فوم XPS باید در ساختار اصولی بام و زیر لایه محافظ اجرا شود و قرار دادن مستقیم آن زیر پایه‌های پنل، بدون بررسی شرایط پروژه، توصیه نمی‌شود.
دلایل مهم عبارت‌اند از:
- پایه‌های فلزی ممکن است فشار زیادی به نقاط کوچک وارد کنند.
- حرکت سازه در اثر باد می‌تواند باعث ساییدگی یا پارگی سطح فوم شود.
- گرمای زیاد و تابش مستقیم خورشید ممکن است به لایه‌های در معرض آسیب وارد کند.
- در صورت وجود کابل یا اتصال نامناسب، رعایت الزامات ایمنی ضروری است.
- فوم باید با سایر مصالح بام از نظر سازگاری شیمیایی و مکانیکی بررسی شود.

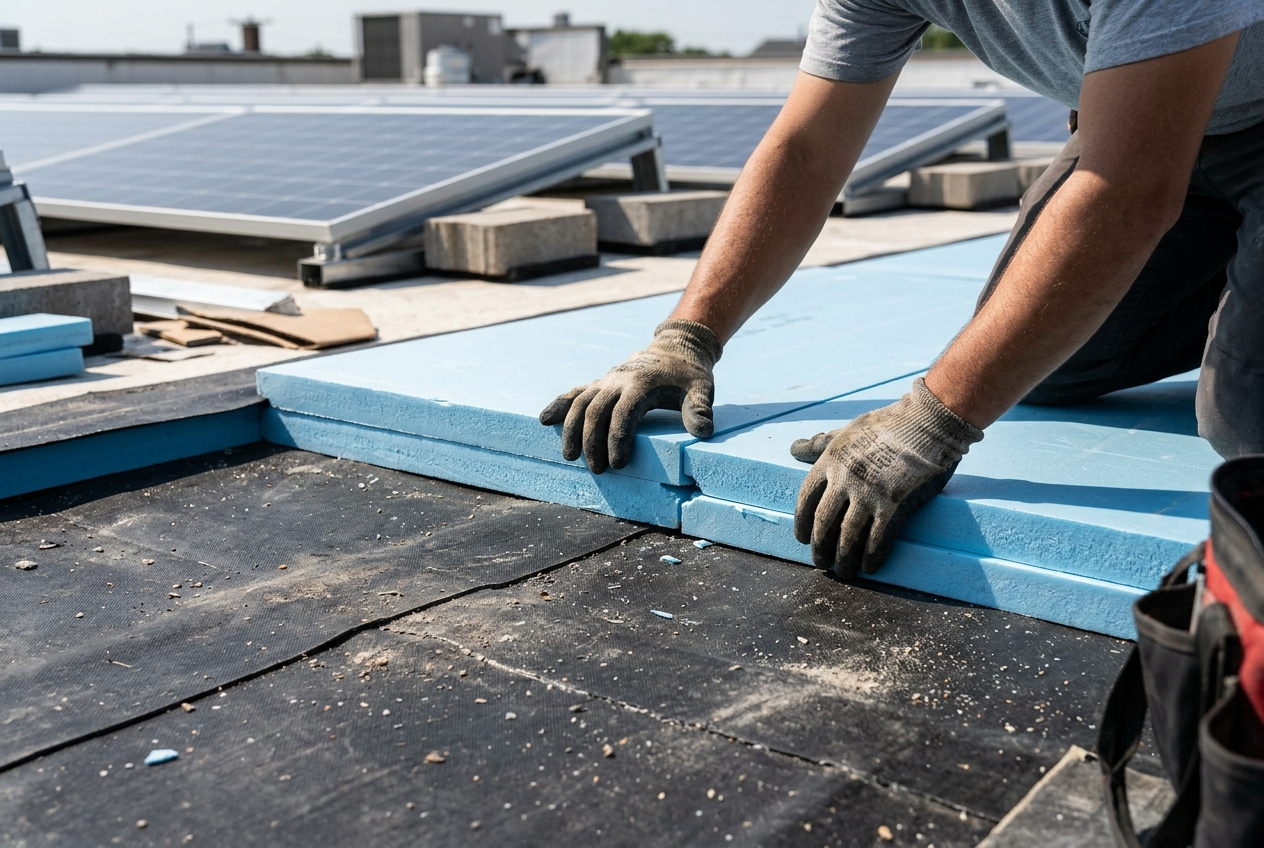

راهکار مناسب این است که فوم XPS به‌عنوان بخشی از سیستم عایق‌کاری بام نصب شود و روی آن، لایه محافظ یا کف‌سازی مناسب برای انتقال بار اجرا گردد. طراحی نهایی باید با توجه به وزن پنل، نوع پایه، فاصله پایه‌ها و شرایط بام انجام شود.
مراحل عایق‌سازی کف محل نصب پنل خورشیدی
مرحله اول: بررسی وضعیت بام
پیش از شروع کار باید موارد زیر بررسی شود:
- سن و وضعیت سازه بام
- وجود ترک یا نشست
- کیفیت عایق رطوبتی موجود
- شیب‌بندی و مسیر تخلیه آب
- تحمل بار سقف
- محل عبور کابل‌ها
- مسیر دسترسی برای تعمیر و شست‌وشوی پنل‌ها
اگر بام پیش از نصب پنل دچار نشتی یا خرابی باشد، ابتدا باید مشکل آن برطرف شود.
مرحله دوم: آماده‌سازی سطح
سطح زیر کار باید تمیز، خشک و تا حد امکان یکنواخت باشد. وجود گردوغبار، روغن، رطوبت یا مصالح تیز می‌تواند عملکرد عایق را کاهش دهد.
همچنین لازم است بخش‌هایی که قرار است پایه یا سازه روی آن نصب شود، از نظر تراز بودن بررسی شوند.

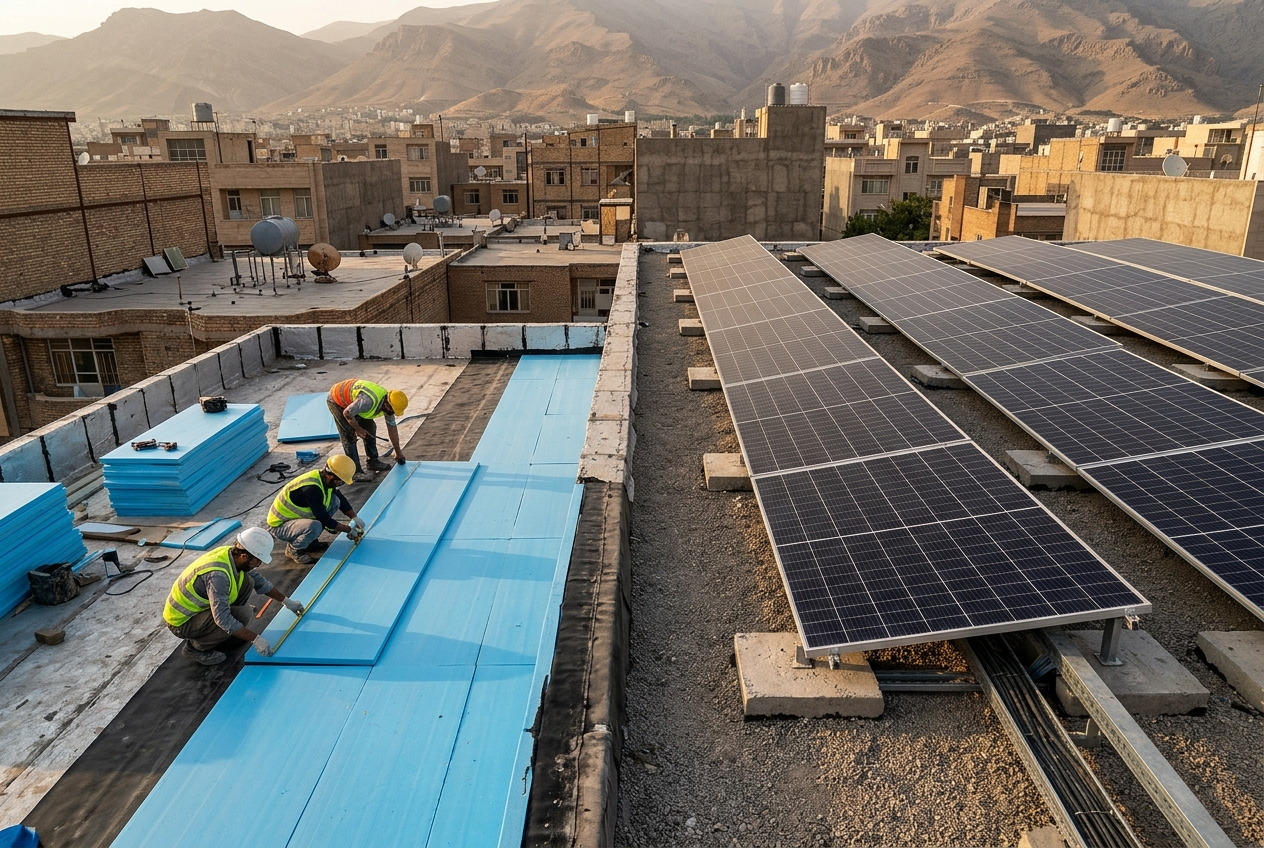

مرحله سوم: اجرای عایق حرارتی

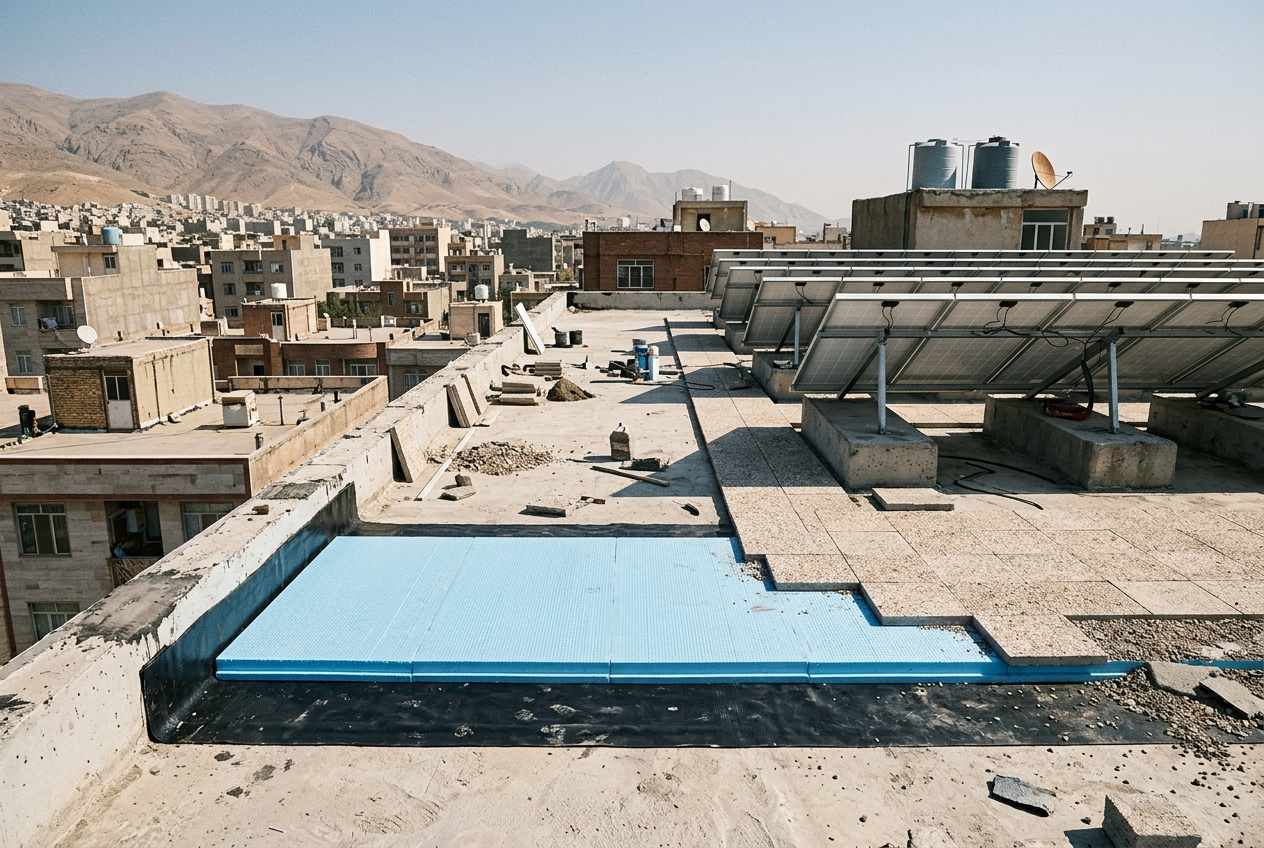

در صورت نیاز، صفحات XPS یا عایق حرارتی انتخاب‌شده با ضخامت مناسب در ساختار کف یا بام اجرا می‌شوند. چیدمان صفحات باید به‌گونه‌ای باشد که درزهای باز و مسیرهای مستقیم انتقال حرارت به حداقل برسد.
درزهای عایق نباید در محل‌هایی قرار گیرند که بیشترین فشار سازه را تحمل می‌کنند.
مرحله چهارم: اجرای لایه محافظ
برای محافظت از عایق در برابر فشار، ضربه، رطوبت و رفت‌وآمد، می‌توان از لایه محافظ یا کف‌سازی مناسب استفاده کرد. نوع این لایه به سیستم بام و روش نصب پنل بستگی دارد.
مرحله پنجم: نصب پایه‌ها و سازه پنل
پایه‌ها باید به‌صورت تراز و با فاصله مناسب نصب شوند. در سیستم‌هایی که به سوراخ‌کاری بام نیاز دارند، تمام محل‌های نفوذ باید با جزئیات اجرایی استاندارد آب‌بندی شوند.
در سیستم‌های بدون سوراخ‌کاری نیز باید وزن سازه، فشار باد و توزیع بار به‌دقت بررسی شود.
مرحله ششم: آب‌بندی اتصالات
تمام محل‌های اتصال، پیچ‌ها، پایه‌ها و عبور کابل باید آب‌بندی شوند. آب‌بندی نباید به‌صورت موقت و با مصالح نامناسب انجام شود، زیرا تعمیر آن پس از نصب کامل پنل‌ها دشوار خواهد بود.
مرحله هفتم: کنترل نهایی
در پایان، موارد زیر بررسی می‌شود:
- باز بودن مسیر آب باران
- نبودن لبه‌های تیز در مسیر کابل‌ها
- محکم بودن پایه‌ها
- عدم تماس مستقیم کابل با سطح بام
- نبودن فشار نقطه‌ای غیرعادی
- سالم بودن پوشش آب‌بندی
- امکان دسترسی برای تعمیرات دوره‌ای
نکات مهم در عایق‌کاری کف پنل خورشیدی
تهویه پشت پنل را مسدود نکنید
پنل‌های خورشیدی برای عملکرد بهتر به گردش هوا در پشت خود نیاز دارند. افزایش بیش از حد دما می‌تواند راندمان تولید برق را کاهش دهد. عایق‌سازی بام باید با حفظ فاصله و تهویه مناسب پشت پنل انجام شود.
مسیر تخلیه آب را نبندید
قرار دادن عایق، پایه یا سازه نباید باعث جمع شدن آب روی بام شود. آب باقی‌مانده می‌تواند به مرور زمان موجب فرسایش، خوردگی و نفوذ رطوبت شود.
از عایق‌های بی‌کیفیت استفاده نکنید
عایق کف باید در برابر فشار، رطوبت و تغییرات دمایی عملکرد قابل‌قبولی داشته باشد. استفاده از فوم‌های نامناسب یا کم‌تراکم ممکن است باعث نشست و تغییر شکل زیر بار شود.
ضریب مقاومت فشاری را بررسی کنید
در انتخاب فوم XPS، تنها ضخامت مهم نیست. مقاومت فشاری، دانسیته، میزان جذب آب، ابعاد و کیفیت تولید نیز باید بررسی شوند.
سازگاری با ایزوگام و پوشش بام را در نظر بگیرید
برخی مواد ممکن است با عایق‌های قیری، چسب‌ها یا پوشش‌های بام سازگاری نداشته باشند. استفاده از مصالح ناسازگار می‌تواند موجب نرم شدن، جدا شدن یا تخریب لایه آب‌بندی شود.
نقاط اتصال را با دقت آب‌بندی کنید
بیشتر نشتی‌ها از سطح اصلی عایق ایجاد نمی‌شوند؛ بلکه از اطراف پیچ، پایه، گوشه‌ها و محل عبور کابل به وجود می‌آیند. این نقاط باید با جزئیات فنی مناسب اجرا شوند.
تفاوت عایق حرارتی و عایق رطوبتی زیر پنل خورشیدی
| نوع عایق | وظیفه اصلی | نمونه‌ها |
|---|---|---|
| عایق حرارتی | کاهش انتقال گرما و سرما | فوم XPS، پلی‌یورتان، پشم سنگ |
| عایق رطوبتی | جلوگیری از نفوذ آب و بخار | ایزوگام، ممبران، پوشش آب‌بند |
| لایه محافظ مکانیکی | جلوگیری از آسیب و توزیع فشار | صفحات محافظ، ملات، کف‌پوش مقاوم |
| عایق کابل و تجهیزات | جلوگیری از تماس، سایش و نفوذ رطوبت | روکش کابل، داکت، عایق الاستومری |
در یک پروژه اصولی، ممکن است استفاده هم‌زمان از چند لایه ضروری باشد. انتخاب نهایی باید بر اساس شرایط بام و طراحی سیستم نصب انجام شود.
اشتباهات رایج در عایق‌سازی کف پنل خورشیدی
نصب پنل روی بام آسیب‌دیده
اگر بام از قبل نشتی داشته باشد، نصب پنل دسترسی به سطح را دشوارتر می‌کند و هزینه تعمیرات آینده افزایش می‌یابد.
استفاده از فوم بدون لایه محافظ
قرار دادن فوم در معرض ضربه، نور خورشید یا فشار نقطه‌ای می‌تواند طول عمر آن را کاهش دهد.
بی‌توجهی به وزن سازه
هر بام ظرفیت باربری مشخصی دارد. پنل، پایه، سازه، وزنه‌های مهاری و بار برف باید در محاسبات لحاظ شوند.
مسدود کردن آبروها
هرگونه تغییر در مسیر خروج آب می‌تواند باعث آب‌گرفتگی و نفوذ رطوبت شود.
عبور نامنظم کابل‌ها
کابل‌هایی که روی سطح رها شده‌اند، در معرض سایش، کشش، گرما و آسیب مکانیکی قرار می‌گیرند.
آب‌بندی موقت با چسب‌های نامناسب
چسب‌های معمولی ممکن است در برابر اشعه فرابنفش، گرما و بارندگی دوام کافی نداشته باشند.
هزینه عایق‌سازی کف پنل خورشیدی به چه عواملی بستگی دارد؟
هزینه اجرای عایق‌کاری به عوامل مختلفی وابسته است، از جمله:
- متراژ محل نصب
- نوع بام
- وضعیت عایق موجود
- نوع و ضخامت عایق حرارتی
- استفاده از فوم XPS یا سایر محصولات
- نیاز به تعمیر یا اجرای مجدد آب‌بندی
- تعداد پایه‌ها و نقاط اتصال
- روش نصب پنل
- نیاز به کف‌سازی یا صفحات محافظ
- ارتفاع ساختمان و دشواری دسترسی
- هزینه اجرای نیروی متخصص
به همین دلیل، قیمت نهایی باید پس از بازدید و بررسی شرایط واقعی محل تعیین شود.
جمع‌بندی
عایق‌سازی کف پنل خورشیدی نقش مهمی در حفاظت از بام، کاهش انتقال حرارت، جلوگیری از نفوذ رطوبت و افزایش عمر سیستم نصب دارد. برای اجرای صحیح این کار باید علاوه بر انتخاب عایق مناسب، به توزیع بار، آب‌بندی اتصالات، تهویه پشت پنل، مسیر تخلیه آب و حفاظت از کابل‌ها نیز توجه شود.
فوم XPS می‌تواند یکی از گزینه‌های مناسب برای عایق حرارتی بام و محل نصب تجهیزات خورشیدی باشد؛ اما استفاده از آن باید در قالب یک سیستم اجرایی اصولی و با توجه به مقاومت فشاری، ضخامت، لایه محافظ و شرایط سازه انجام شود.
نکته مهم: پیش از نصب پنل روی بام، وضعیت سازه و عایق‌کاری باید توسط فرد متخصص بررسی شود تا از آسیب به سقف و کاهش ایمنی سیستم جلوگیری شود.
سوالات متداول
آیا فوم XPS برای زیر پنل خورشیدی مناسب است؟
فوم XPS می‌تواند برای عایق‌کاری حرارتی ساختار بام مناسب باشد، اما قرار دادن مستقیم آن زیر پایه‌های پنل بدون بررسی فشار و اجرای لایه محافظ توصیه نمی‌شود.
آیا عایق‌سازی کف باعث کاهش دمای پنل می‌شود؟
عایق‌سازی بام می‌تواند انتقال گرما به داخل ساختمان را کاهش دهد، اما خنک‌کاری خود پنل بیشتر به گردش هوا و طراحی صحیح فاصله پنل از سطح بستگی دارد.
آیا برای نصب پنل روی ایزوگام باید عایق‌کاری مجدد انجام شود؟
اگر ایزوگام سالم باشد، ممکن است اجرای لایه محافظ و آب‌بندی نقاط اتصال کافی باشد. در صورت فرسودگی یا آسیب، ابتدا باید ایزوگام یا سیستم آب‌بندی تعمیر شود.
بهترین ضخامت XPS برای کف محل نصب پنل چقدر است؟
ضخامت مناسب به نوع بام، شرایط اقلیمی، هدف عایق‌کاری و جزئیات کف‌سازی بستگی دارد و باید بر اساس طراحی پروژه انتخاب شود.
آیا نصب پنل خورشیدی باعث آسیب به عایق بام می‌شود؟
در صورت سوراخ‌کاری، بار نقطه‌ای، اجرای غیراصولی پایه‌ها یا آب‌بندی نامناسب، احتمال آسیب وجود دارد. نصب استاندارد می‌تواند این ریسک را تا حد زیادی کاهش دهد.
