راهنمای جامع عایق سرد خانه؛ انتخاب بهترین متریال، محاسبات فنی و کاهش اتلاف انرژی
چرا عایق‌کاری مهندسی در سرد خانه‌های صنعتی حیاتی است؟
عملکرد سیستم‌های تبرید تنها به قدرت چیلرها و اواپراتورها وابسته نیست. اگر پوسته سرد خانه نتواند سد حرارتی مقاومی در برابر دمای محیط بیرون ایجاد کند، سامانه دچار افت بازدهی مداوم خواهد شد. مهم‌ترین مزایای اجرای استاندارد عایق سردخانه عبارتند از:
- حفظ زنجیره سرمایش و ایمنی محصولات: نوسان حتی یک درجه سانتی‌گراد در سرد خانه‌های دارویی یا مواد پروتئینی می‌تواند کیفیت کل بار را تخریب کند.
- کاهش استهلاک تجهیزات مکانیکی: عایق مناسب چرخه استارت/استاپ (Duty Cycle) کمپرسورها را به حداقل می‌رساند.
- کنترل و مهار پدیده چگالش (تعریق): نفوذ رطوبت و هوا به جداره‌ها منجر به برفک‌زدگی، یخ‌زدگی سطوح و افت شدید مقاومت حرارتی متریال می‌شود.
- جلوگیری از تغییر شکل سازه: بدون لایه‌های مقاوم رطوبتی و حرارتی، سازه در اثر تغییرات مداوم دمایی دچار اعوجاج خواهد شد.
مقایسه متریال‌های رایج در عایق‌کاری سرد خانه
در صنعت ساخت سردخانه، سه دسته متریال شامل پلی‌استایرن انبساطی (EPS یا یونولیت)، پلی‌یورتان پاششی یا ساندویچ‌پانلی (PUR/PIR) و پلی‌استایرن اکسترودشده (XPS) کاربرد دارند. شناخت خواص فیزیکی و مقاومت آن‌ها در برابر رطوبت و بار مکانیکی، اولین گام در طراحی دقیق سازه است.
| شاخص فنی | پلی‌استایرن اکسترودشده (XPS) | پلی‌یورتان (PIR/PUR) | پلی‌استایرن منبسط (EPS) |
|---|---|---|---|
| ساختار سلولی | کاملاً بسته، همگن و بدون درز | بسته سلولی بالا | دانه‌ای با فضای خالی میان‌سلولی |
| ضریب انتقال حرارت ($\lambda$) | حدود 0.028 تا 0.032 W/m.K | حدود 0.022 تا 0.026 W/m.K | 0.038 تا 0.042 W/m.K |
| مقاومت فشاری (kPa) | بسیار بالا (۳۰۰ تا ۶۵۰ کیلوپاسکال) | متوسط (۱۲۰ تا ۱۸۰ کیلوپاسکال) | پایین (۵۰ تا ۱۰۰ کیلوپاسکال) |
| جذب آب در درازمدت | کمتر از ۰.۷ درصد حجمی | حدود ۱.۵ تا ۳ درصد | بیش از ۴ تا ۶ درصد |
| بهترین کاربرد | کف‌سازی باربر، دیواره و فونداسیون | پانل‌های پیش‌ساخته دیواری و سقفی | پروژه‌های موقت یا لایه‌های پرکننده غیرحساس |
در کاربردهای حساس صنعتی که علاوه بر عایق حرارتی، نیاز به پایداری ابعادی و مقاومت در برابر رطوبت وجود دارد، متریال‌های تخصصی نظیر

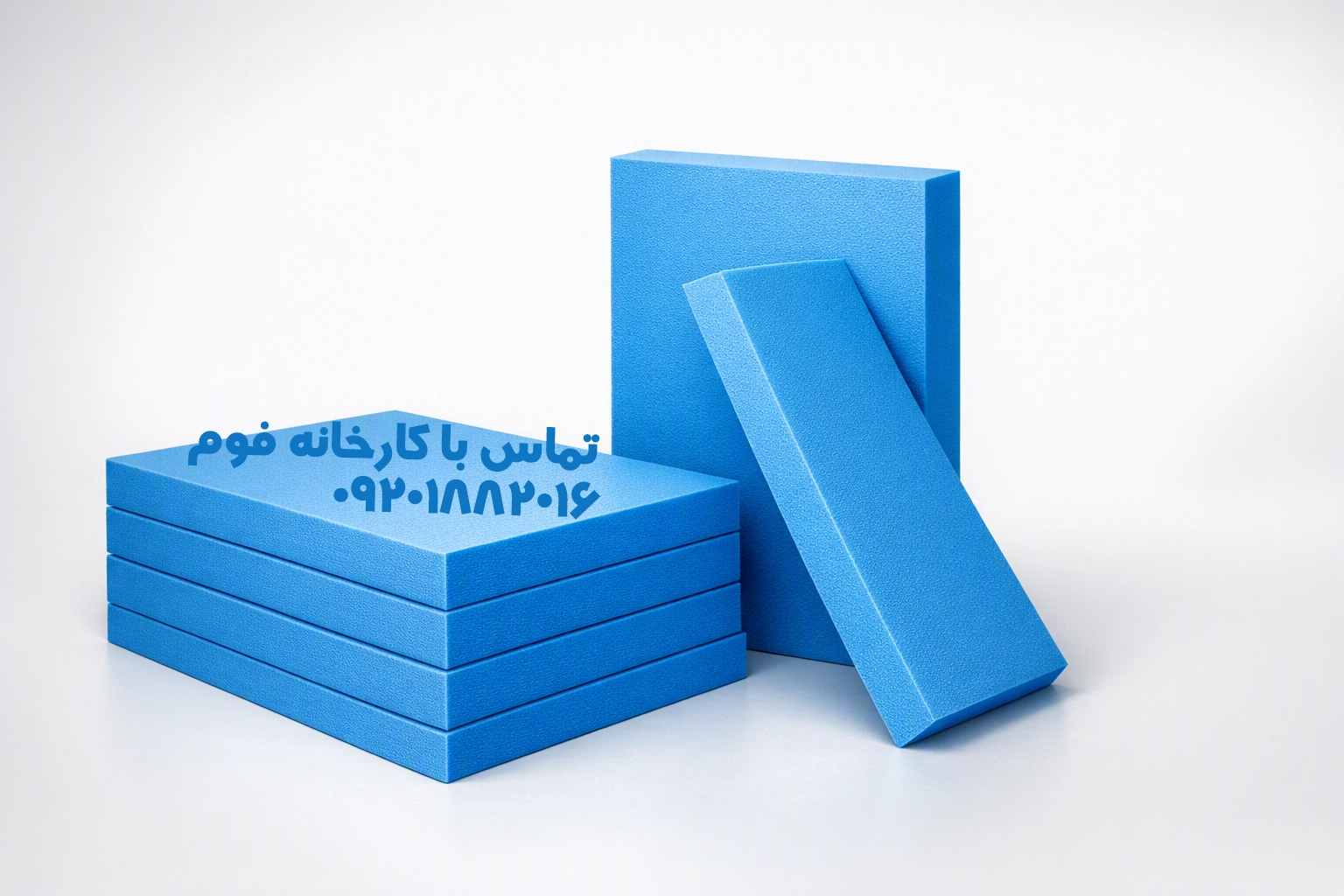

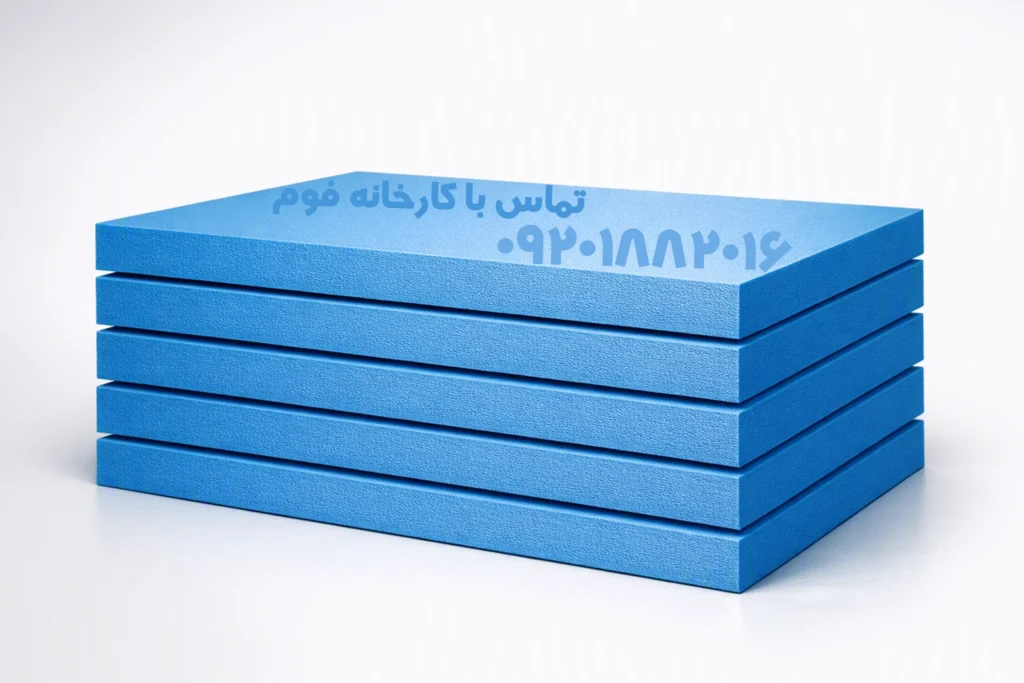

فوم XPS آبی
به عنوان راهکاری ایده‌آل برای عایق‌کاری کف و بخش‌های پرفشار سازه انتخاب می‌شوند.
اهمیت حیاتی عایق کف سرد خانه و پدیده یخ‌زدگی خاک (Frost Heave)
بسیاری از کارفرمایان تمرکز خود را صرفاً روی ساندویچ پانل‌های دیواری قرار می‌دهند؛ غافل از اینکه پاشنه آشیل هر سردخانه زیر صفر، کف‌سازی آن است. در سردخانه‌های زیر صفر و تونل‌های انجماد (با دمای منفی ۱۸ تا منفی ۴۰ درجه سانتی‌گراد)، سرما به لایه‌های زیرین بتن و خاک نفوذ می‌کند. اگر رطوبت موجود در خاک فونداسیون منجمد شود، حجم آب منجمد حدود ۹ درصد افزایش می‌یابد. این افزایش حجم، فشاری هیدرولیکی به سمت بالا ایجاد کرده و منجر به بالا آمدن کف (Frost Heave)، ترک‌خوردگی بتن، تغییر شیب ستون‌ها و در نهایت تخریب سازه سردخانه می‌شود.
چک‌لیست مهندسی لایه‌بندی کف سرد خانه زیر صفر:
- بستر خاک و سیستم گرمایش کف (Sub-floor Heating): استفاده از لوله‌های گردش مایع ضد‌یخ، کانال‌های هوای طبیعی یا المنت‌های برقی کم‌مصرف برای مهار یخ‌زدگی زیر فونداسیون.
- بتن مگر و لایه بخاربند (Vapor Barrier): اجرای ژئوممبران یا لایه‌های ضخیم پلی‌اتیلنی جهت سد کردن راه نفوذ رطوبت کاپیلاری زمین.
- عایق با مقاومت فشاری بالا: نصب دو یا سه لایه فوم اکسترودشده با اورلپ مناسب برای جلوگیری از پل حرارتی. چگالی و استحکام فشاری بالا باعث می‌شود عایق در زیر بار لیفتراک و پالت‌های سنگین تغییر ضخامت ندهد.
- لایه جداکننده و لغزش: نایلون حباب‌دار یا مش پلی‌اتیلن جهت ایجاد امکان انقباض و انبساط دال بتنی نهایی.
- دال بتن مسلح نهایی (Wear Slab): بتن‌ریزی مسلح با الیاف و میلگرد و پرداخت سطحی با ماله پروانه‌ای مقاوم در برابر سایش.
عایق‌کاری دیوارها و سقف؛ کنترل درزها و هوابندی
در دیواره‌ها و سقف، استفاده از پنل‌های کامپوزیت با عایق پلی‌یورتان یا فوم‌های فشرده بسیار متداول است. با این حال، حتی باکیفیت‌ترین صفحات عایق سردخانه در صورت درزبندی نادرست کارایی خود را از دست می‌دهند.
- قفل‌های پانل (Cam-Lock): استفاده از اتصالات مکانیکی محکم به منظور حذف فاصله‌های هوایی در محل تماس قطعات.
- ماستیک و چسب‌های پلی‌یورتان: درزبندی تمام تقاطع‌های دیوار به کف و دیوار به سقف با ماستیک‌های برودتی انعطاف‌پذیر.
- حذف پل‌های حرارتی (Thermal Bridges): پوشش تمامی پیچ‌ها، مهارها و نبشی‌های فلزی با متریال‌های نارسانای حرارتی به منظور ممانعت از ایجاد میعان و شبنم.
عوامل تعیین‌کننده ضخامت و قیمت عایق سرد خانه
محاسبه دقیق ضخامت عایق کاری بر اساس فرمول‌های انتقال حرارت در حالت پایدار ($Q = U \cdot A \cdot \Delta T$) انجام می‌گیرد. پارامترهای اصلی شامل موارد زیر است:
- اختلاف دمای داخل و خارج ($\Delta T$): سرد خانه‌های مناطق گرمسیر مانند جنوب کشور نیازمند ضخامت عایق به مراتب بالاتری نسبت به مناطق سردسیر هستند.
- کاربری سرد خانه: سردخانه‌های بالای صفر نگهداری میوه ضخامت کمتری (معمولاً ۵ تا ۱۰ سانتی‌متر) در مقایسه با تونل‌های انجماد گوشت و ماهی (۱۵ تا ۲۰ سانتی‌متر) احتیاج دارند.
- دانسیته (چگالی) عایق: فوم‌های دارای تراکم بالاتر، مقاومت فشاری و ضریب انتقال حرارت بهتری دارند و ارزش ریالی بالاتری را به خود اختصاص می‌دهند.
با توجه به تغییرات نرخ مواد پلیمری و نوسانات بازار، برای دستیابی به صرفه‌ترین متراژ و اطلاع از هزینه روزانه متریال‌های پایدار، می‌توانید بخش
قیمت آنلاین فوم XPS
را مشاهده فرمایید.
نکات کلیدی در تأمین و خرید تجهیزات عایق‌کاری
هنگام خرید عایق سرد خانه، توجه به استانداردهای آتش‌بندی (مانند کلاس نسوز یا خودخاموش‌شونده B1 و B2)، عدم افت دانسیته در کل سطح شیت و تاییدیه‌های سلامت فنی الزامی است. بررسی زنجیره تأمین، مقایسه بی‌واسطه عرضه‌کنندگان معتبر و بررسی بازخورد پروژه‌ها نیز به مدیریت بهینه هزینه‌های ساخت کمک می‌کند.
جهت بررسی مشخصات کالاها و مقایسه قیمت‌ها در بستر پلتفرم‌های مرجع کشوری، می‌توانید به
فروشگاه داناتی در ترب
مراجعه کرده و کاتالوگ متریال‌های تخصصی را ارزیابی نمایید.
پرسش‌های متداول در خصوص عایق سرد خانه
۱. چرا استفاده از یونولیت معمولی (EPS) در کف سرد خانه‌های سنگین توصیه نمی‌شود؟
یونولیت معمولی مقاومت فشاری پایینی دارد و در زیر بار دینامیکی تردد لیفتراک و بار استاتیکی پالت‌ها به‌مرور زمان خرد و فشرده می‌شود. علاوه بر این، ساختار دانه‌ای آن آب را جذب کرده و پس از یخ‌زدگی آب، خاصیت عایق حرارتی خود را به شدت از دست می‌دهد.
۲. حداقل ضخامت استاندارد عایق برای سردخانه زیر صفر چقدر است؟
بسته به منطقه جغرافیایی و جنس عایق، برای فوم‌های فشرده استاندارد نظیر XPS و PUR، ضخامت دیواره‌ها و کف حداقل ۱۰ تا ۱۵ سانتی‌متر (معمولاً در دو لایه متقاطع ۵ سانتی‌متری یا ۷.۵ سانتی‌متری) در نظر گرفته می‌شود.
۳. راهکار اصلی جلوگیری از تشکیل پل حرارتی در محل پیچ‌ها و اتصالات چیست؟
استفاده از اتصالات عایق‌بندی‌شده، فلاشینگ‌های استاندارد با لایه میانی فوم، به‌کارگیری واشرهای EPDM و تزریق چسب درزگیر پلی‌یورتان در تمامی سوراخ‌کاری‌ها از اقدامات اصلی مهار پل‌های حرارتی هستند.
